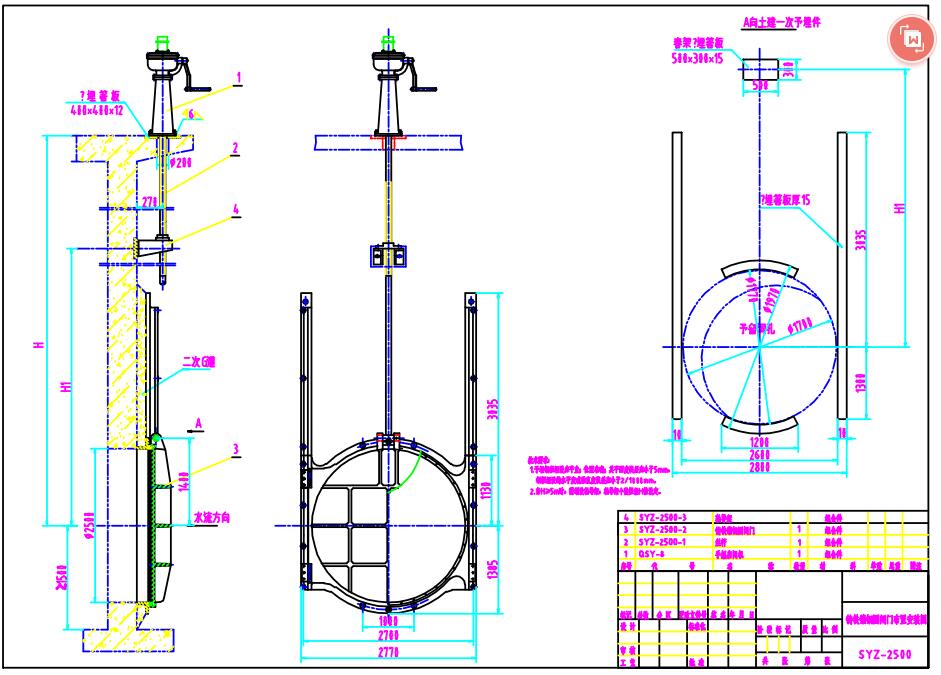

SYZ2500鑄鐵圓閘門安裝圖紙下載

SYZ2500鑄鐵圓閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

點擊下載 SYZ-2500鑄鐵鑲銅圓閘門.rar

SYZ2500鑄鐵圓閘門安裝事宜:

1、按預埋圖中的要求預留閘門及啟閉機安裝位置.

2、用吊鉛錘直線方法預埋預埋件，保證其表面和垂直度為1.5~3‰范圍內。

3、用螺栓將門框、導軌固定在預埋件上。

4、當螺桿細長比(提升桿長度/螺桿外徑)4H/d>200時應設置軸導架，軸導架距閘門吊耳距離應大于閘門最大開啟度。
