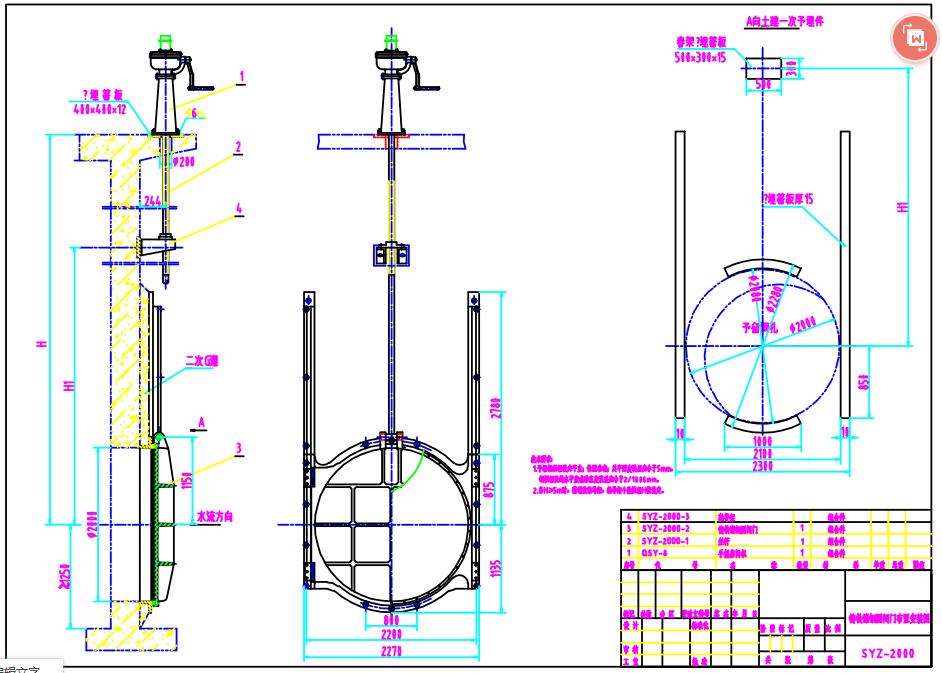

SYZ2000鑄鐵圓閘門安裝圖紙下載

SYZ2000鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

點擊下載 SYZ-2000鑄鐵鑲銅圓閘門.rar

SYZ2000鑄鐵圓閘門選用須知:

　　1、 選用閘門時應注明H值(閘門中心至啟閉機底部平臺高度)。

　　2、 啟閉機應根據表中啟閉力及自動化程度確定，具體可參考啟閉機樣本。

　　3、 平臺設計負荷應考慮正反雙向承受(關閉力參考開啟力)。

　　4、 軸導架是根據井深不同而設定的，設計時應與聯軸器不干涉。

　　5、 工作時整條螺桿，聯軸器、閘板都做上下移動為明桿閘門，工作是螺桿不移動，閘板上下移動稱為暗桿閘門。

　　6、 方向承壓閘門應選用時應注明，正向承壓閘門當用于隨受么向水壓時，水頭應<2.5m。

　　7、 暗桿閘門宜裝于風景區或道路中間的窖井內，此種閘門自帶開啟裝置，不需專用啟閉機。

　　8、 訂貨時應注明H，并注明單獨閘門(與配套啟閉機)的具體名稱、型號、規格。

　　9、 本廠可承制其它材料(不銹鋼、碳鋼、鋁合金、塑料)或特殊形工閘門。

　　10、本廠供貨不含任何預埋件，所以閘門布置參照上頁。

　　11、本廠所提供樣本如有修訂不另行通知。
