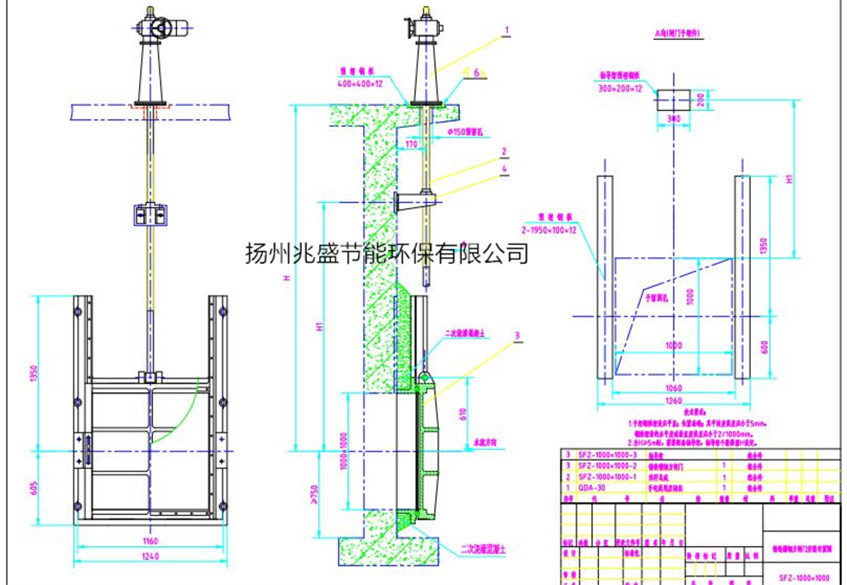

SYZ1000鑄鐵圓閘門安裝圖紙下載

SYZ1000鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

圖紙下載：SYZ-1000鑄鐵鑲銅圓閘門.rar

SYZ1000鑄鐵方閘門安裝機電一體化要求

　　電動裝置控制及保護功能的電氣一、二次元件均在裝置內部安裝，采用一體化結構。閘門生產廠應參見相應構筑物或渠道內閘門啟閉機控制原理圖進行接線。機電一體化要求：

　　a、控制方式位置選擇開關（機旁控制、遠程控制兩個位置）；

　　b、信號燈4個（開閘門過力矩、關閘門過力矩、電機過熱、電機缺相）；

　　c、就地開度指示；

　　d、就地開啟、關閉、停止按鈕、轉換按鈕；

　　e、具有過載、缺相、電機超溫、機械過力矩保護；

　　f、電動裝置提供無源接點信號如下（220V、5A）

　　閘門綜合故障信號一對；

　　位置信號一對；

　　開閘門信號一對，關閘門信號一對；

　　開閘門到位信號一對，關閘門到位信號一對；

　　電動裝置能接入遠控開閘及關閘命令各一對（該遠控命令為自保接點）。
