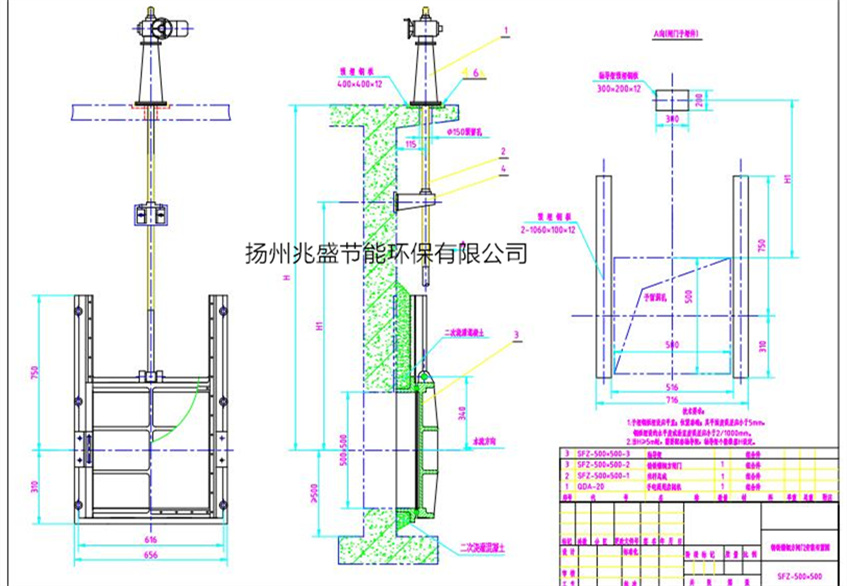

SFZ500鑄鐵方閘門安裝圖紙下載

SFZ500鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

點擊下載：SFZ-500x500鑄鐵鑲銅方閘門.rar

閘門安裝要點說明：

1、SYZ500鑄鐵閘門的門框埋入部分插進預留孔洞，用斜塊墊平、校正、使閘門導軌與鉛垂線重合,其偏差應小于1/500,然后將門蓋插入門框,進行二次澆灌,待混凝土養(yǎng)護后,用地腳螺栓將閘門框緊固。

2、若門框為法蘭聯(lián)接則調正后緊固聯(lián)接螺栓,注意在門框法蘭面與土建墻壁之間應加墊密封墊。

3、閘門安裝在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘門角度位置,使閘門中心線保持鉛垂后,緊固聯(lián)接螺栓。
