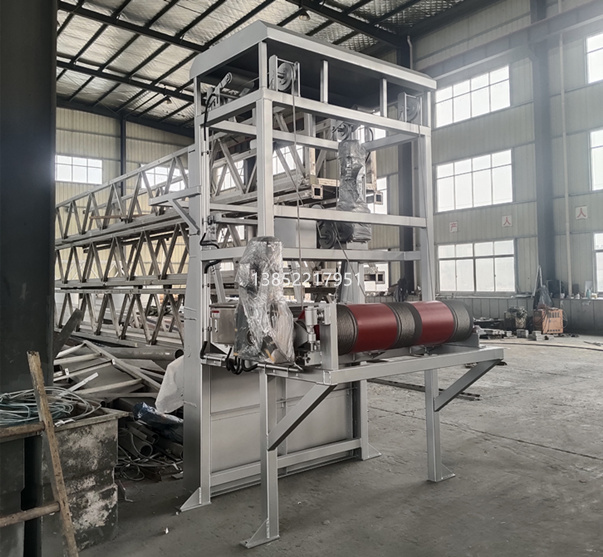

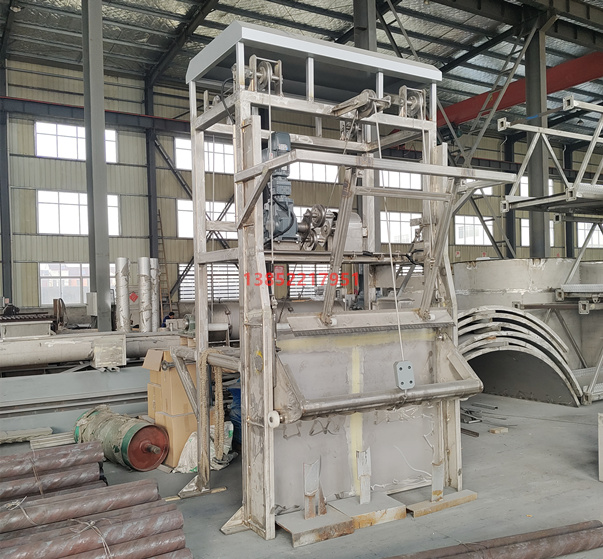

鋼絲繩格柵除污機

一、產品簡介：

　　鋼絲繩格柵除污機適應范圍廣，寬度可達4m，深度可達30m，撈渣量大（可達300kg以上）,卸渣，效率高。易損件少，水下無運轉部件，維護檢修方便，運行監控保護措施齊全，運行極其安全可靠。

　　產品由初五耙斗、機架、提升部件、除污推桿、控制部件與地面支架等組成，耙斗處于張開位置并沿軌道下降至底部，在控制部件的作用下完成合耙，耙齒插入柵隙上行將攔截的柵渣、雜物等撈入耙中，至出渣口出借助除污推桿將柵渣卸出，耙斗停止上行并張開，完成一個除污運作循環，述動作程序均通過現場配電箱中的PLC自動控制完成，格柵的運行根據設定的時間間隔運行，也可根據格柵前后水位差自動控制運行。

二、適用范圍：

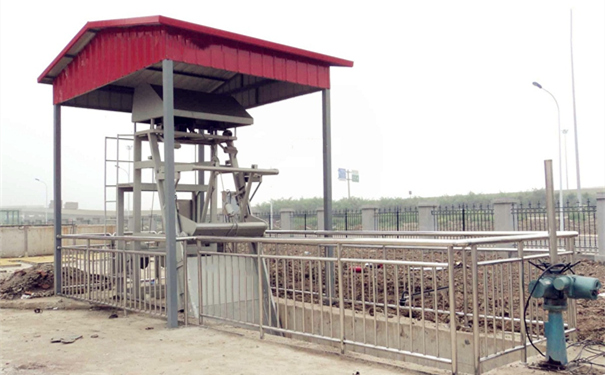

　　鋼絲繩牽引式格柵除污機主要用于取水口、雨水泵站或合流制泵站、攔截漂浮的粗大雜物或較重沉積物（砂、小石塊等）一般作為中、粗格柵使用。

三、工作原理

　　主要由初五耙斗、機架、提升部件、除污推桿、控制部件與地面支架等組成。耙斗處于張開位置并沿軌道下降至底部，在控制部件的作用下完成合耙，耙齒插入柵隙上行將攔截的柵渣、雜物等撈入耙中，至出渣口出借助除污推桿將柵渣卸出，耙斗停止上行并張開，完成一個除污運作循環。

　　程序均通過現場配電箱中的PLC自動控制完成，格柵的運行根據設定的時間間隔運行，也可根據格柵前后水位差自動控制運行。

四、訂貨說明：

　　鋼絲繩格柵除污機注明設備的材質（碳鋼或不銹鋼），防腐有殊要求時請注明。詳細注明設備的型號、渠寬、柵條高度和柵條間隙。注明設備的安裝角度，一般為75或90，配套輸送機、壓榨機、渣車等附屬設備時請注明。注明自動控制方式（液位差控制或時間控制）。

五、產品材質說明

　　·機架：304不銹鋼

　　·柵條：304不銹鋼

　　·除渣耙斗：304不銹鋼

　　·除污推桿：304不銹鋼

　　·鋼絲繩：304不銹鋼

　　·電控箱外殼：304不銹鋼

　　·緊固件：321不銹鋼

六、鋼絲繩格柵電器控制系統

　　格柵設有手、自動轉換開關，手動時可進行張耙，合耙，上行，下行的單動作控制；自動時，可由預設的時間控制格柵除污機來完成整個循環過程。

　　另外，控制箱預留了PLC輸入輸出接口。接口為無源繼電器式。輸入接口：開停機；輸出接口：運行、故障、自控系統準操作，控制箱內主要元器件采用西門子公司產品。
