鑄鐵插板閘門

　　一、鑄鐵插板閘門簡介

　　鑄鐵插板閘門主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動。

　　二、鑄鐵插板閘門滲水量

　　密封面采用銅條或銅圈分別鑲入門框和門體的槽內，密封面銅條鑲好之后用龍門刨銑床進行銑削，磨削加工，保證了門框和門體之間的密切配合。閘門的泄漏量不大于0.72L/min(正向)，反向1.25L/min（反向）

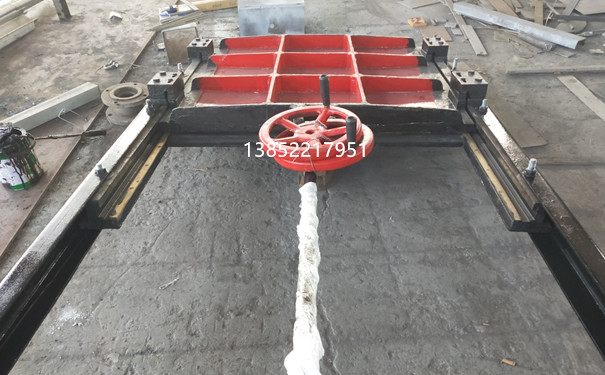

　　三、鑄鐵插板閘門產品圖

　　四、閘門螺桿說明

　　絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。

　　接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。

　　五、鑄鐵插板閘門材質、配件說明

　　1、門板:球墨鑄鐵

　　2、門框:球墨鑄鐵

　　3、密封圈:銅合金

　　4、楔緊塊:銅合金

　　5、門桿(螺桿或接桿):不銹鋼420

　　6、導向支承(襯套):球墨鑄鐵(襯套為銅合金)

　　7、閘門桿護罩、螺栓、螺母、墊圈和基礎螺栓:不銹鋼304

　　8、電動頭: Rotork品牌產品或等同品牌產品
